Недавно менял M.2 накопитель в системном блоке и неожиданно застопорился: смотрю на фиксирующий болтик M.2, а как его открутить — не сразу понял.
Крутить, как оказалось, ничего не нужно, но подобные детали быстро вылетают из головы, особенно если последний раз вы сталкивались с этим год или два назад. А тут ещё ограниченное пространство в корпусе, толком ничего не видно — и всегда есть риск что-то повредить неловким движением.
Как выглядит фиксатор в закрытом состоянии

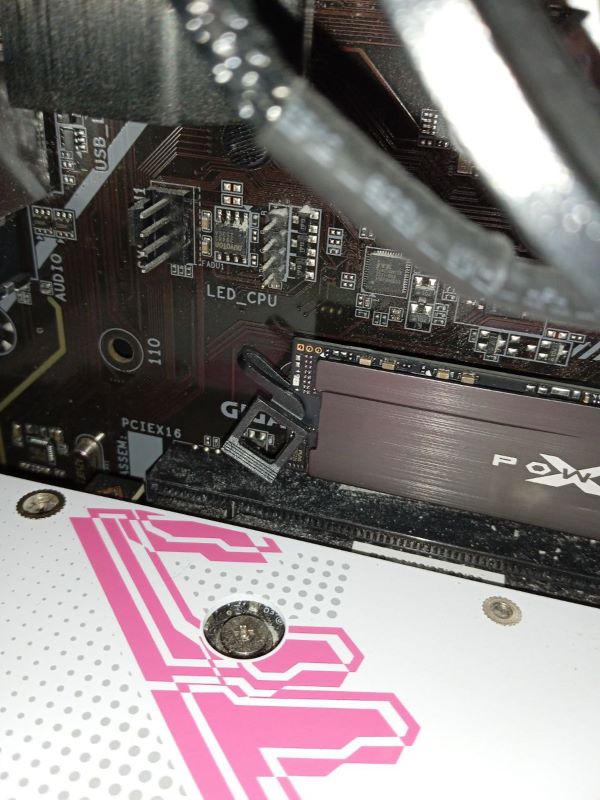

На материнских платах GIGABYTE используется фирменный механизм фиксации M.2, который не требует отвёртки. В закрытом виде он выглядит так:
Обратите внимание на квадратную пластиковую ручку — это и есть «хвостик», за который нужно аккуратно потянуть назад. Он освобождает затычку, фиксирующую накопитель.
Открытие фиксатора

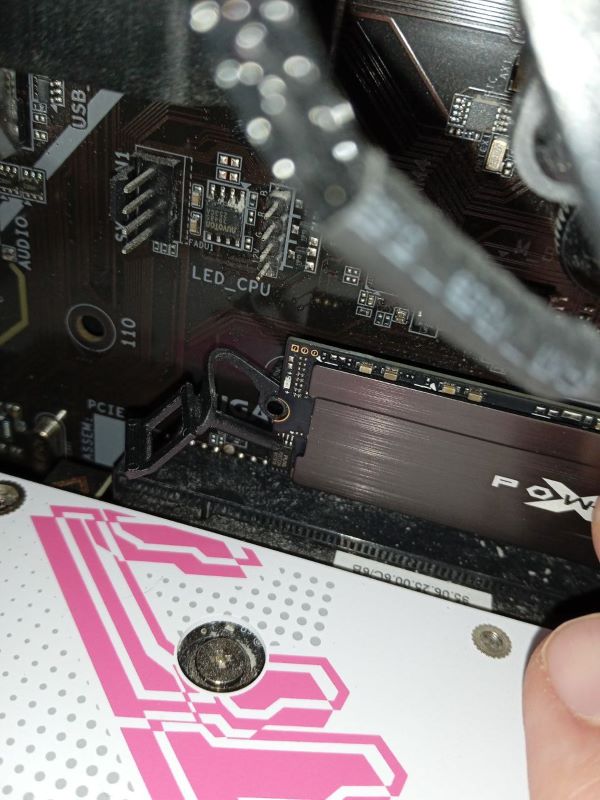

Потянув за ручку, вы откроете фиксатор. На следующем фото — он уже в открытом положении:
Теперь можно спокойно вставить или извлечь M.2 диск.
Установка
После того как вы вставили накопитель в разъём, вставьте «затычку» крепления в отверстие и нажмите на неё — фиксатор защёлкнется с лёгким щелчком, надежно удерживая накопитель на месте. Всё — без болтов и лишних инструментов.
